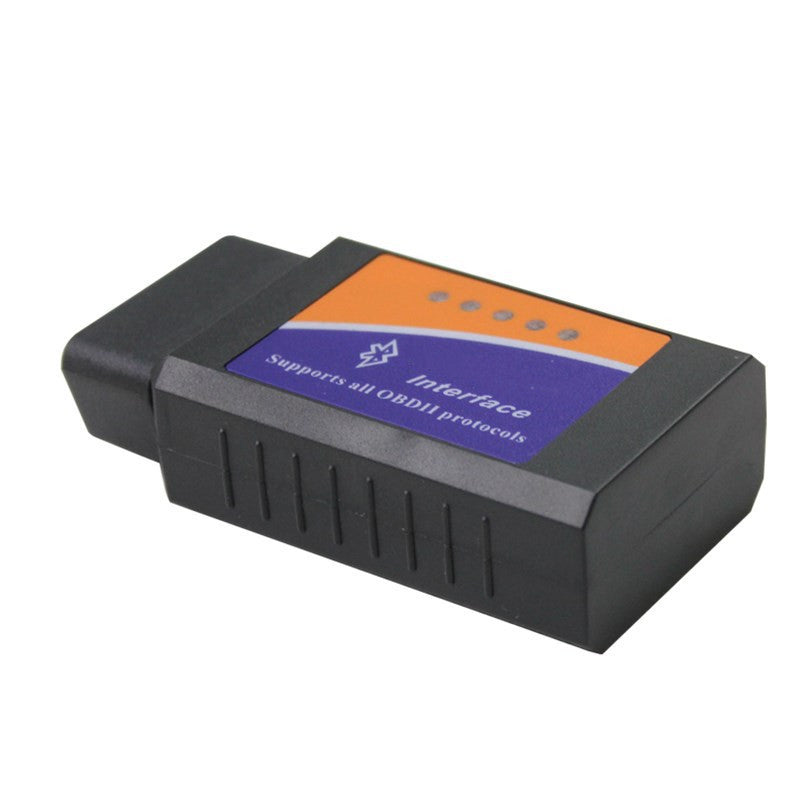

ELM327 Bluetooth OBD-II Diagnostična naprava

ELM327 Bluetooth je diagnostična naprava za vozila, ki omogoča brezžično povezavo preko Bluetootha in hitro odčitavanje podatkov ter napak preko OBD-II priključka.

Podprti OBD-II protokoli:

1. ISO 9141-2 (počasna inicializacija, 10.4 Kbaud)
2. ISO 14230-4 KWP (počasna inicializacija, 10.4 Kbaud)
3. ISO 14230-4 KWP (hitra inicializacija, 10.4 Kbaud)
4. ISO 15765-4 (11-bit, 500K baud)
5. ISO 15765-4 (29-bit, 500K baud)
6. ISO 15765-4 (11-bit, 250K baud)
7. ISO 15765-4 (29-bit, 250K baud)

Izhodni komunikacijski protokol:

• RS232 serijski vmesnik
• Hitrost prenosa: 9600 ali 38400 baud

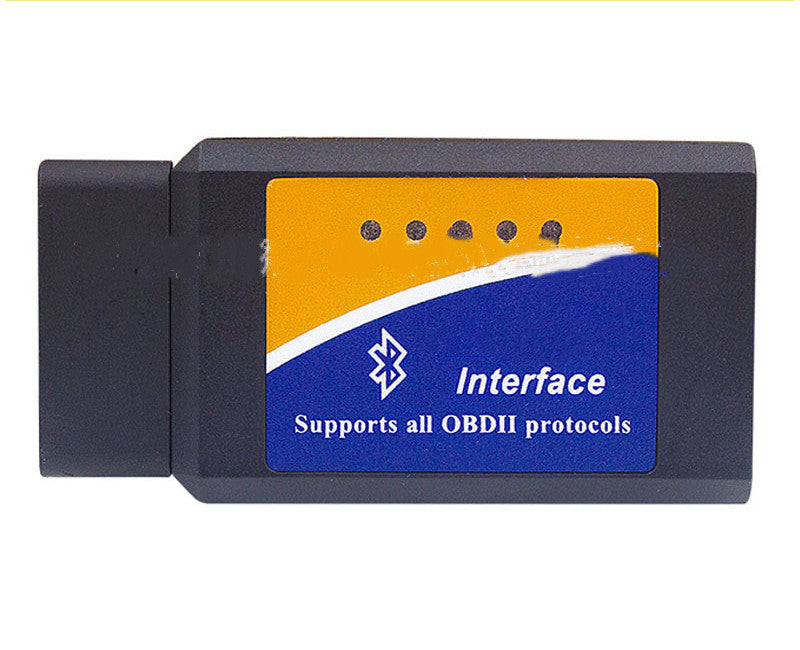

LED indikatorji:

• Prikaz komunikacije preko OBD (Tx/Rx)
• Prikaz komunikacije preko RS232 (Tx/Rx)

Tehnične specifikacije:

• Delovna napetost: DC 12V (vgrajen zaščitni sistem proti kratkemu stiku in prenapetosti)
• Delovni tok: 40 mA

Funkcije programske opreme:

•  Branje generičnih in proizvajalčevo specifičnih diagnostičnih napak (baza vsebuje več kot 3000 definicij napak)
• Brisanje napak in izklop opozorilne lučke "Check Engine"
• Prikaz trenutnih podatkov senzorjev, kot so: Obrati motorja (RPM) Izračunana obremenitev motorja Temperatura hladilne tekočine Status sistema za gorivo Hitrost vozila Kratkoročna poraba goriva Dolgoročna poraba goriva Tlak v sesalnem kolektorju Čas predvbrizga goriva Temperatura sesanega zraka Hitrost pretoka zraka Položaj lopute za plin Napetost lambda sonde Tlak goriva In številni drugi podatki
